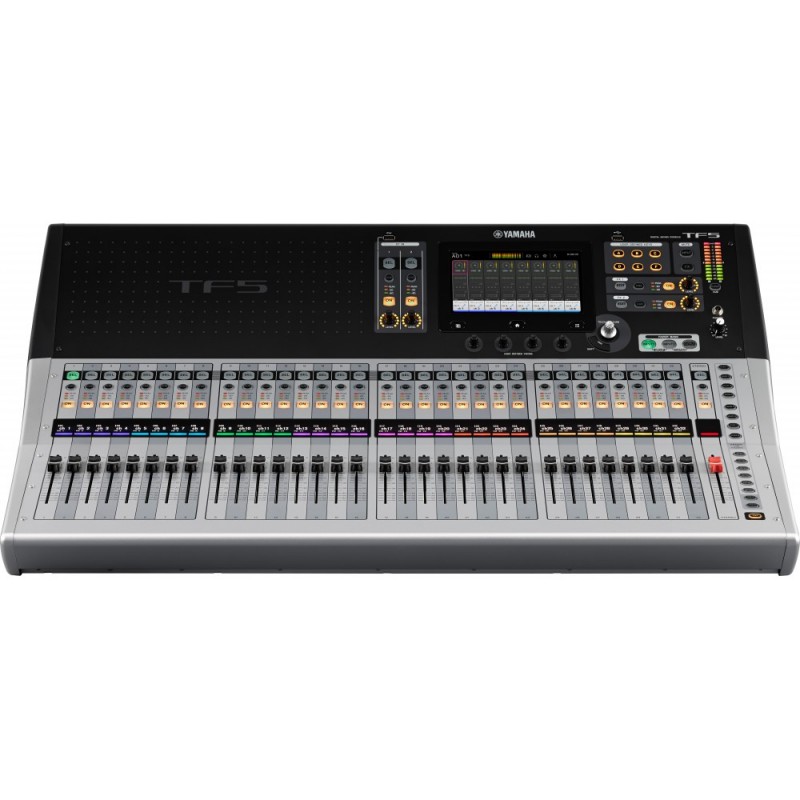

YAMAHA TF5 CONSOLE DE MIXAGE

The TF series hardware is packed with features that contribute to superior operability and convenience. Faders, knobs, and buttons with outstanding fit and feel work seamlessly with state-of-the-art display technology, including high-visibility channel name and color displays. The touch panel itself offers an ideal blend of comprehensive visual feedback and fast response.The physical layout of these components brings everything together in a system that offers surprisingly efficient workflow.

Deux banques INPUT et une banque OUTPUT sont disponibles, et la banque GROUP est accessible e, appuyant simultanément sur les deux touches de banques INPUT. La banque GROUP permet de contrôler les niveaux de plusieurs voies depuis un seul fader DCA. Quant à la banque de faders CUSTOM, elle permet d’assigner n’importe quelle entrée, sortie ou groupe de DCA à n’importe quel fader.

Lorsque la banque de faders GROUP est sélectionnée, tous les autres faders que les Masters DCA 1 à 8 fonctionnent en déploiement. Sélectionner l’un des groupes de DCA “déploie” les voies d’entrée contenues dans ce groupe sur les faders Roll-out. Cette fonction utile facilite le réglage du niveau et des autres paramètres des voies séparées, tout en utilisant les 8 faders DCA pour le mixage global.

Un afficheur situé au-dessus de chaque fader de voie visualise le nom ou l’ID assigné à chaque voie, le nom du port, et la position actuelle du fader. Le statut de l’alimentation fantôme, ainsi que du noise et du compresseur, peuvent aussi être visualisés. Une barre colorée indiquant la couleur assignée à la voie facilite la navigation et évite toute confusion lorsque vous changez de banque de faders ou rappelez des Scènes.

La TF5 possède 33 faders motorisés, la TF3 25, et la TF1 17. Toutes les entrées du panneau arrière possèdent des faders séparés, ce qui permet de vérifier leur statut d’un coup d’œil ; ils sont d’un accès direct et immédiat, pour un contrôle facile.

Les touches SENDS ON FADER affectent instantanément aux faders les niveaux du bus AUX ou FX spécifié prélevés sur chaque voie, pour une vérification et un réglage faciles. Lorsque vous activez une touche SENDS ON FADER, le fader MASTER devient le Master du bus correspondant : on peut donc vérifier et contrôler les niveaux de départs AUX sans devoir changer de banque de faders.

La partie supérieure du panneau est conçue pour accueillir un iPad, une liste de morceaux, une partition, un aide-mémoire, et/ou d’autres petits éléments. Le panneau se compose trois sections inclinées, donnant à l’opérateur une visibilité et une facilité d’accès maximales.

- USER DEFINED KNOBS section: Frequently used parameters such as compressor threshold and EQ gain, for example, can be assigned for direct, instant access when needed.

- USER DEFINED KEYS section: Assign mixer settings that you use often to these six buttons for instant access, such as direct one-touch recall of specified scenes.

- MUTE section: Multiple inputs or effects can be muted with a single operation.

- FX section: A dedicated channel offers easy effect ON/OFF switching, cue monitor ON/OFF switching, level adjustment, and effect parameter editing.

- ST IN section: In addition to allowing digital playback from an iPad or iPhone or recording/playback with a USB device, you have fingertip control of BGM playback and other audio files.* When using a USB storage device for recording, use a hard disk drive or other high-speed device. (USB memory drives are not guaranteed to function properly.)

Les applications séparées autorisant le contrôle du mixage sans fil, le mixage de retours personnels ou la configuration offline de consoles de mixage numériques sont aujourd’hui très répandues. La Série TF va encore plus loin, grâce à trois applications dédiées – TF Editor, TF StageMix et MonitorMix – dont les interfaces utilisateur prolongent celle de la console, et ce sur n’importe quel appareil.

L’application TF Editor, disponible sous Mac OS et Windows, offre une interface complète pour l’édition offline et la configuration de consoles TF, avec gestion des Scènes et des presets plus une entrée pratique au clavier des noms de voies. Outre la possibilité de configurer la console offline, n’importe quand et n’importe où, l’application TF Editor peut s’utiliser online en même temps que les applications TF StageMix et MonitorMix. Sur un PC sous Windows 8 équipé d’un écran tactile multi-touch, vous pouvez utiliser les mêmes gestes que sur la console elle-même. Et si vous utilisez le Wi-Fi, un PC peut faire office de télécommande de console. Vous pouvez connecter simultanément jusqu’à trois appareils faisant tourner TF Editor ou StageMix.

TF StageMix est une application pour iPad assurant le contrôle à distance sans fil des consoles de la Série TF, ce qui permet par exemple de modifier un mix en s’asseyant dans le public, ou en se plaçant juste devant un retour de scène, ou à tout autre emplacement d’écoute. Elle peut aussi s’utiliser à la console, en extension de l’interface graphique de la console elle-même. L’interface graphique de l’application TF StageMix est conçue pour fonctionner de façon similaire à celle de l’écran de la console, ce qui facilite encore l’affinement du mixage depuis n’importe quel emplacement.

L’application MonitorMix pour les consoles de la Série TF permet de mixer sans fil les départs AUX depuis un maximum de 10 iPhones, iPads ou iPods simultanément. Chaque musicien a le contrôle sur les bus AUX qui lui sont assignés, sans devoir gérer des réglages ou paramètres complexes. Il peut également créer des paramètres de Groupe personnels, pour faciliter encore le réglage : tous les niveaux sur un seul fader, par exemple. Comme on peut connecter simultanément jusqu’à trois appareils faisant tourner TF Editor ou StageMix et jusqu’à dix appareils faisant tourner MonitorMix, même de grandes formations peuvent bénéficier du contrôle personnel désiré, en sollicitant moins l’ingénieur du son.

No specialized programming skills are required. An intuitive interface makes it easy to create faders for volume control and switches for channel on/off, for example, and position photographs or other graphic elements on the tablet screen as required to create original control panels that are ideally suited to individual applications and users. In addition, ProVisionaire Touch and ProVisionaire Control can also control MTX and MRX series processors, XMV series power amplifiers, R series(ADDA), and it is easy to combine those parameters onto the one screen.

Une reproduction fidèle du son sur scène constitue la fondation sur laquelle la créativité peur ensuite s’exprimer. Les consoles de la Série TF restent fidèles à l’approche dont Yamaha ne s’est jamais écarté dans le domaine de la sonorisation de spectacles vivants. Sur toute console, l’étage d’entrée des voies exerce une influence déterminante sur sa personnalité sonore. Les consoles TF sont équipées de préamplis micro de type D-PRE™, très appréciés des professionnels, assurant non seulement une qualité sonore exceptionnelle, mais permettant aussi le rappel de leurs paramètres. La topologie des circuits et les composants électroniques eux-mêmes ont été réévalués et redessinés si nécessaire, afin d’obtenir un son d’un naturel et d’une pureté extraordinaires. Ces bases solides sont complétées par une sélection mise à jour de traitements et processeurs d’effets de hautes performances. Les traitements d’entrée/sortie traditionnels, tels que égaliseurs, noise gates ou compresseurs, se voient ainsi complétés par huit processeurs d’effets apportant une grande latitude créative.

Un son naturel et d’une grande musicalité : cet élément-clé de la conception des consoles de la Série TF s’applique aussi, sans compromis, au rack d’entrée/sortie Tio1608-D I/O Rack (détails ci-après). Fabrication mécanique, implantation des circuits sur les cartes électroniques, alimentation secteur, plans de masse, choix des composants : tous ces aspects sont été étudiés en portant une attention méticuleuse aux détails et à la qualité, et des séances exhaustives de mesures de caractéristiques et de tests d’écoute ont été menées à chaque étape du développement. En ce qui concerne le réseau audio, c’est le protocole Dante qui est utilisé : le même que dans les consoles numériques Yamaha de gamme supérieure, assurant une synchronisation précise, une latence basse, un faible jitter et une grande précision de transport des samples. En plus de ses performances élevées, un boîtier de scène Tio1608-D se configure en trois étapes faciles.

Une reproduction fidèle du son sur scène constitue la fondation sur laquelle la créativité peur ensuite s’exprimer. Les consoles de la Série TF restent fidèles à l’approche dont Yamaha ne s’est jamais écarté dans le domaine de la sonorisation de spectacles vivants. Sur toute console, l’étage d’entrée des voies exerce une influence déterminante sur sa personnalité sonore. Les consoles TF sont équipées de préamplis micro de type D-PRE™, très appréciés des professionnels, assurant non seulement une qualité sonore exceptionnelle, mais permettant aussi le rappel de leurs paramètres. La topologie des circuits et les composants électroniques eux-mêmes ont été réévalués et redessinés si nécessaire, afin d’obtenir un son d’un naturel et d’une pureté extraordinaires. Ces bases solides sont complétées par une sélection mise à jour de traitements et processeurs d’effets de hautes performances. Les traitements d’entrée/sortie traditionnels, tels que égaliseurs, noise gates ou compresseurs, se voient ainsi complétés par huit processeurs d’effets apportant une grande latitude créative.

Thanks to in-depth collaboration with Dan Dugan Sound Design, renowned Dan Dugan automatic microphone mixing with its advanced algorithms is built into the TF series consoles. The processor is available for input channel 1-8, you can accsess the setting screen easily from their channel strips for automatically optimized microphone gain distribution. Gain control is smooth and natural, as though experienced human operators were doing the mix. The system also effectively reduces feedback and comb filter issues. For speech applications, especially non-scripted situations, this allows the operator to concentrate on details other than fader operation for consistently high-quality mixes.

Sur les consoles de sonorisation de spectacle vivant, les possibilités d’enregistrement sont de plus en plus importantes. D’un simple enregistrement 2 pistes sur support USB* à l’enregistrement multipiste complet sur un logiciel de station de travail audio tournant sur ordinateur, les consoles de la Série TF sont prêtes. Elles sont livrées avec le logiciel Steinberg Cubase AI, permettant d’enregistrer facilement jusqu’à 16 pistes sur un ordinateur relié à la console en USB 2.0.

Live recording capability is becoming increasingly important in live sound systems. From simple 2-track recording using a USB storage device* to all-out multitrack recording with a computer based DAW (Digital Audio Workstation), the TF series is ready to roll. TF consoles come supplied with Steinberg’s Nuendo Live Multitrack live recording software, providing an easy way to simultaneously record up to 34 tracks to a computer connected to the console via USB 2.0. MP3 and WAV files can be played back from USB storage devices, and audio from an iPhone or iPad can be played back via a direct digital connection. When playing back from a DAW, analog input or DAW input can be individually selected for each channel so that pre-recorded material can be mixed with live input for virtual sound checks or rehearsals.Of course BGM and sound effects can be played back too.

Steinberg’s Nuendo Live multi-track live recording software is bundled with TF series digital mixing consoles. Nuendo Live multi-track recording software is ideal for use in live sound applications, from club gigs to concert halls and festivals. It offers simple operation that is an advantage in busy live sound situations, high reliability, and a comprehensive range of features that provide professional performance and efficiency. Not only multi-track recording, Nuendo Live offers a virtual sound check when the performers aren’t available. Many users will benefit from the advanced multi-track recording and virtual sound check capabilities that this powerful combination of hardware and software provides.

TF StageMix est une application pour iPad assurant le contrôle à distance sans fil des consoles de la Série TF, ce qui permet par exemple de modifier un mix en s’asseyant dans le public, ou en se plaçant juste devant un retour de scène, ou à tout autre emplacement d’écoute. Elle peut aussi s’utiliser à la console, en extension de l’interface graphique de la console elle-même. L’interface graphique de l’application TF StageMix est conçue pour fonctionner de façon similaire à celle de l’écran de la console, ce qui facilite encore l’affinement du mixage depuis n’importe quel emplacement.

The Tio1608-D is a Dante equipped I/O rack with 16 microphone/line inputs and 8 line outputs. The Tio1608-D preamplifiers can be remotely controlled from a TF series console. Connection from an on-stage Tio1608-D to a TF console at the mixing position only requires a CAT5e LAN cable for high-quality low-latency audio transfer. No bulky, heavy multi-cables and connector boxes are required. What’s more, basic patches are pre-programmed for fast, easy setup. Up to three Tio1608-D units can be connected simultaneously, providing a high-performance, high capacity stage box system with as many as 40 inputs and 24 outputs. The network connections can be daisy-chained when Tio1608-D units are used with a TF series console, eliminating the need for network switches.

La NY64-D est une carte d’extension d’entrée/sortie pour les consoles de la Série TF.

Le kit de montage en rack RK5014 (14U) permet de monter la console TF1 dans un rack 19 pouces au standard EIA, omniprésent en live, en studio et en installation fixe.

Quand personne ne parle dans les micros, le niveau d'entrée à tous les micros est faible et le gain est égal. Plutôt que d'être mis en sourdine (mute), le gain est réparti à part égale entre tous les micros.

Lorsqu’une personne parle, le gain de ce micro est immédiatement augmenté à 0 dB alors que le gain des microphones restants est abaissé. La même chose se produit quand une autre personne parle.

Si deux personnes parlent en même temps, la répartition du gain entre les micros actifs est ajustée pour obtenir un gain global cohérent, alors que le gain du microphone restant est minimisé.
